目前投影机有哪几种主流投影技术?

我们看投影机简介、广告、特点及参数表时,经常可以见到DLP、3LCD之类的专业词汇。对于专业人士来讲,这类词汇并不晦涩难懂,但是对于广大消费者而言很难,下面简单的介绍一下投影机的基本参数技术!



投影机常见问题

a. CRT投影技术

CRT投影机别称三枪投影机,它主要是由三个CRT管组成。CRT(Cathode Ray Tube)是阴极射线管,主要是由电子枪、偏转线圈及管屏组成。为了使CRT管在屏幕上显示图像信息,CRT投影机把输入的信号源分解到R(红)、G(绿)、B(蓝)三个CRT管的荧光屏上,荧光粉在高压作用下发光,经过光学系统放大和会聚,在大屏幕上显示出彩色图像。




投影机常见问题





b. LCD投影技术(3片LCD)

LCD投影机利用金属卤素灯或UHP(冷光源)提供外光源,将液晶板作为光的控制层,通过控制系统产生的电信号控制相应像素的液晶,液晶透明度的变化控制了通过液晶的光的强度,产生具有不同灰度层次及颜色的信号,显示输出图像,属于被动式投影方式。

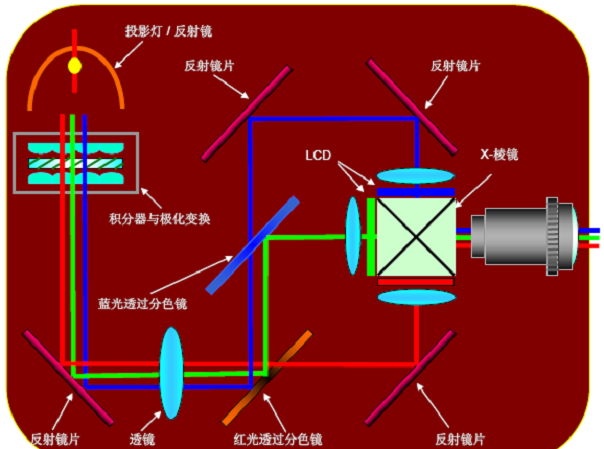

*LCD投影机原理

    投影机常见问题

c. DLP投影技术(包括单片和3片)

 DLP技术专利为美国德州仪器公司拥有,目前DMD芯片、DMD控制器等核心部件还是由TI独家提供。经过几年的发展,目前DLP技术的应用领域在逐步扩张,其应用领域涉及数字电影、大屏幕拼接显示、前投式投影机一直到背投电视等大屏幕显示的方方面面。

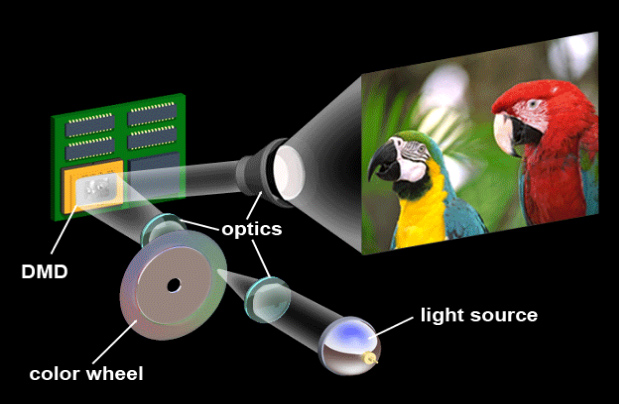

    *单片DLP投影机原理

   投影机常见问题

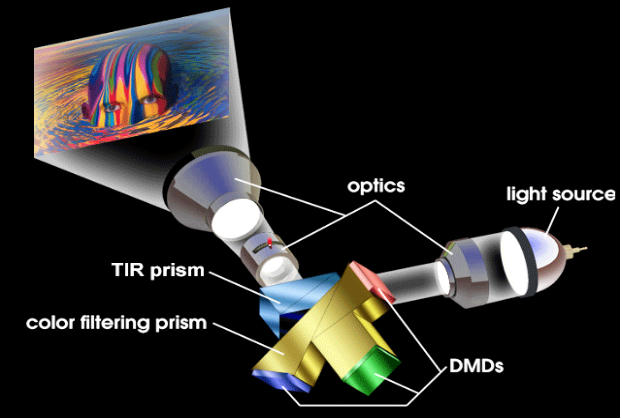

   *三片DLP投影机原理

   投影机常见问题

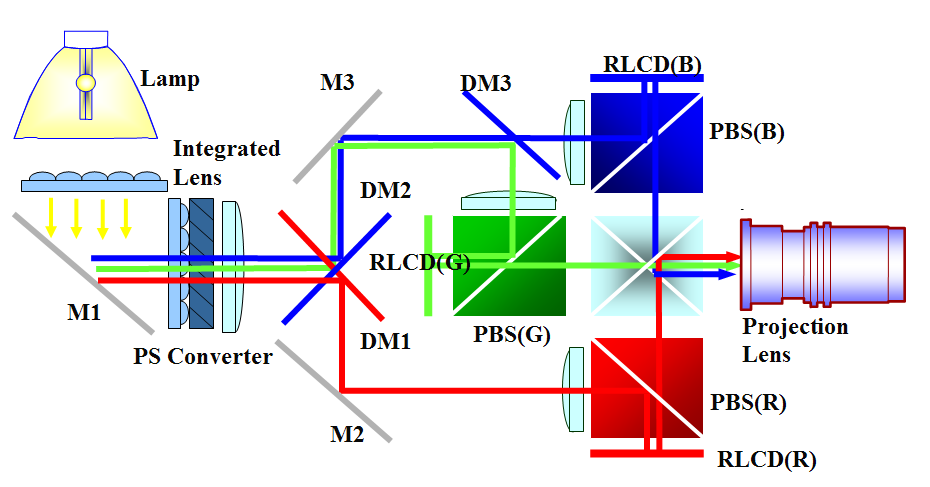

d. LCOS投影技术

LCOS(Liquid Crystal On Silicon,硅上液晶或片上液晶)投影机的基本原理与LCD投影机相似,只是LCOS投影机是利用LCOS面板来调变由光源发射出来欲投影至屏幕的光信号。LCOS面板是以CMOS芯片为电路基板及反射层,液晶被注入于CMOS集成电路芯片和透明玻璃基板之间,CMOS芯片被磨平抛光后当作反射镜,光线透过玻璃基板和液晶材料,经调光后从芯片表面反射出来。
